鎧裝熱電偶介紹

WRK鎧裝熱電偶具有能彎曲、耐高壓、熱響應時間快和堅固耐用等優點， 鎧裝熱電偶與裝配式熱電偶一樣，作為測量溫度的傳感器，通常鎧裝熱電偶和顯示儀表、記錄儀和電子調節器配套使用，同時，鎧裝熱電偶亦可以作為裝配式熱電偶的感溫元件。 鎧裝熱電偶可以直接測量各種生產過程中從0℃～1100℃范圍內的液體、蒸汽和氣體介質以及固體表面的溫度。
主要技術指標
測溫范圍和準確度

類別	代號	分度號	套管外徑mm	常用溫度℃	***高使用溫度℃	允許偏差
						測量范圍℃	允差值
鉑銠10-鉑	WRPK	S	≥Φ3	1100	1200	0-1200	±1.5℃或±1.5%t
鎳鉻-銅鎳	WREK	E	≥Φ3	600	700	0-700	±2.5℃或±0.75%t
鎳鉻-鎳硅	WRNK	K	≥Φ3	800	950	0-900	±2.5℃或±0.75%t
銅-銅鎳	WRCK	T	≥Φ3	350	400	小于-200	未作規定
						-40-350	±0.75%t
鐵-銅鎳	WRFK	J	≥Φ3	500	600	0-600	±2.5℃或±0.75%t

注：'t'為被測溫度的******值。
T型分度號產品需與本廠協商訂貨。

● 鎧裝熱電偶熱響應時間
在溫度出現階躍變化時，熱電偶的輸出變化至相當于該階躍變化的50%所需要的時間稱為熱響應時間，用τ0.5表示。
鎧裝熱電偶熱響應時間不大于下表的規定：

熱響應時間τ0.5S	接殼式	絕緣式
套管直徑（mm）
2.0	0.4	0.5
3.0	0.6	1.2
4.0	0.8	2.5
5.0	1.2	4.0
6.0	2.0	6.0
8.0	4.0	8.0

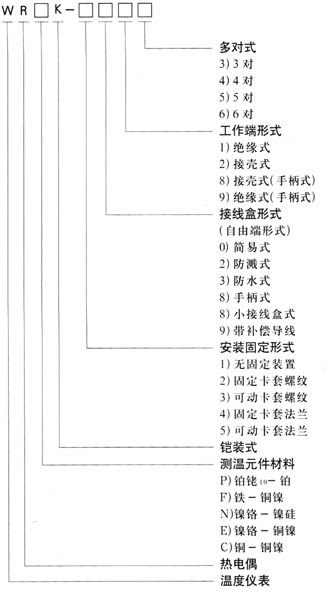

● 鎧裝熱電偶的型號表示
